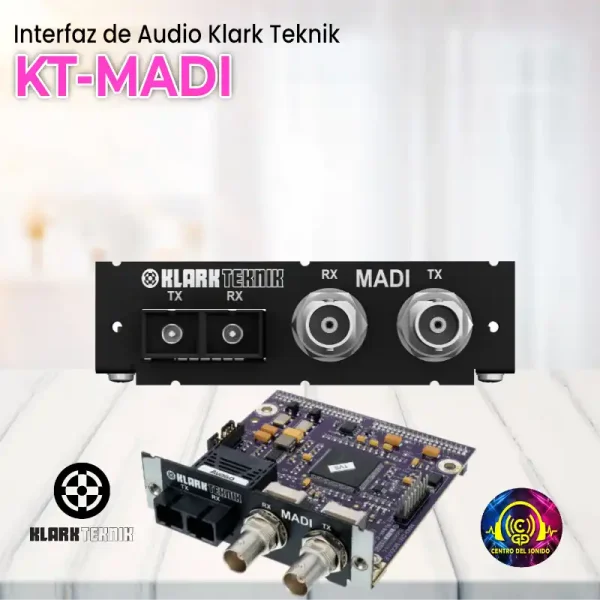

Interfaz de Audio Klark Teknik KT-MADI

Descripción

KT-MADI cuenta con doble operación redundante con failover automático a la interfaz coaxial de cobre en caso de un fallo con la interfaz de fibra óptica.

El módulo de red KT-MADI puede actuar como MADI clock master, MADI clock slave o puede sincronizarse con una de las fuentes de reloj externas disponibles en la unidad host KLARK TEKNKK DN9650 o DN9652.

KT-MADI es eléctricamente y mecánicamente compatible con el formado Cirrus CM.1 estándar de la industria.

Especificaciones de arquitectura e ingeniería.

• El módulo de red se ajustará a las especificaciones eléctricas y mecánicas del formato Cirrus CM-1 para proporcionar la interfaz del módulo de red de terceros.
• El módulo de red proporcionará una interfaz MADI y se ajustará a la no AES10 2008 de la Sociedad de la Ingeniería de Audio.
• El módulo de red incluye interfaces coaxiales de cobre y fibra óptica y soportará la conmutación por error redundante desde la interfaz óptica a la interfaz de cobre.
• El módulo de red debe incluir un conector SC-Duplex para la interfaz óptica y conectores BNC de 75 ohms para la interfaz coaxial de cobre.
• El módulo de red deberá disponer para seleccionar su fuente de reloj como MADI clock master, MADI clock slave o desde reloj externo a través de la interfaz CM-1.
• El módulo de red deberá tener una anchura de 110 mm x 89 mm de profundidad x 31 mm de alto. El módulo de red se instalará en un puente d red KLARK TEKNIK DN9650 o en el puente de red dual DN9652.
• El módulo de red será KLARK TEKNIK y ninguna otra alternativa será aceptable.
